Miniregler 2

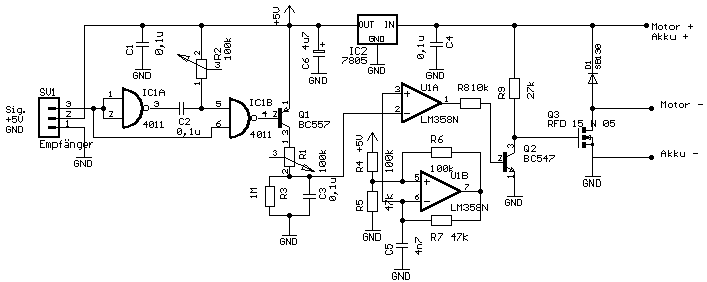

Abgleich: Mit dem Poti R2 waehlt man den Startpunkt und Mit R1 das
Vollgas, wobei zu beruecksichtigen ist, dass die beiden nicht unabhaengig
voneinander funktionieren.
Am LM358/Pin3 muss eine Saegezahnspannung von ca. 3,5 kHz liegen. Die
Ladespannung am Integrationsglied R3-C3 ist nur sehr hochohmig messbar. An der
Basis von Q1 sollte die Differenzpulslaenge zwischen Null (Start) und voll
(Vollgas) mit dem Sender regelbar sein. Am Gate des Mosfet sind schliesslich
noch die Rechteckimpulse zu kontrollieren.
Der Regler kann auch sehr gut in SMD-Bauweise realisiert werden.
Q1, Q2: Standard-Transistoren
D1: SB130
Q3: RFD 15 N 05
IC1A: CD4011B (wenn SMD)
IC1B: detto
R9 ist im Bild etwas zu gross geraten, ich würde eher 4k vorschlagen.
Ich habe die Grenzen der Schaltung nicht ausgelotet. Spannungsmässig ist
spätestens dann Schluss, wenn die Gatespannung zu hoch wird (Vorsicht: Spikes
berücksichtigen).
