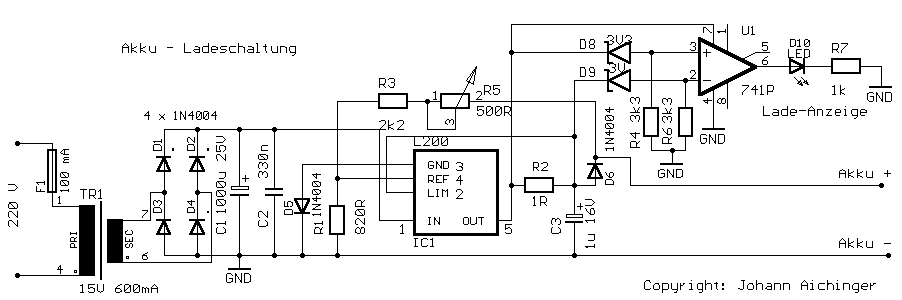

1. Ladeschaltung fuer 12V Startakkus

Mit der Dimensionierung von R2 stellt man den Ladestrom ein: I=0,45V/R2
Verlustleistung von R2 (0,45 * 0,45 / R2) beachten!
Die Ladeschluss-Spannung von 13,8V wird mit R5 ohne angeschlossenem Akku eingestellt.

Fuer die Dioden D1 - D4, D6 gilt:

Ladestrom unter 1A: 1N4001 (bis 1N4007)
Ladestrom bis 2A: 1N5401

D5 kann auch eine 1N4184 sein.

Trafo: 15 V max 2 A

Der L200 ist zwar thermisch intern abgesichert, aber man sollte trotzdem ein Kuehlblech verwenden. Die Schaltung ist Verpolungs- und Kurzschluss-sicher.

Das Platinen-Layout folgt bei Gelegenheit.

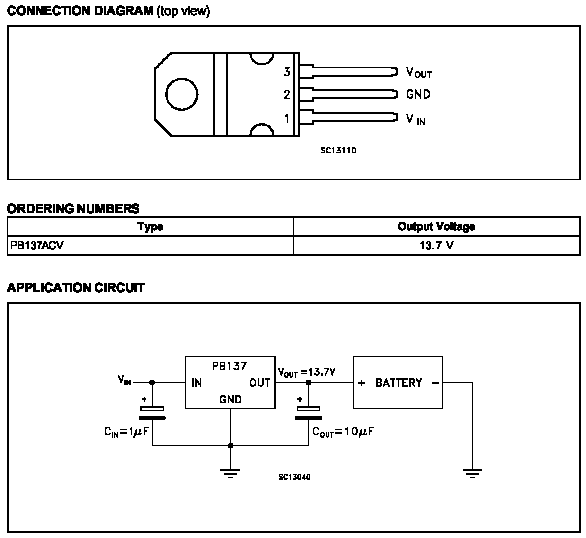

2. Ladeschaltung für 12V-Bleiakkus

basierend auf dem IC PB137.

Es wird mit einem Konstantstrom von 1,5A bis zum Erreichen der Ladeschlußspannung von 13,7V geladen.
